系留無人機系統方案

1. 系留無人機系統概述
   • 系統組成

系留無人機系統主要由無人機、系留供電系統組成。

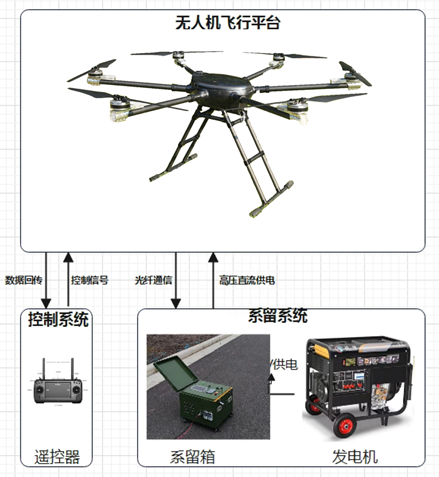

圖 天鷹M6-180六旋翼系留無人機系統組成框圖

天鷹M6-180六旋翼系留無人機系統組成如表所示。

表 天鷹M6-180六旋翼無人機系統組成

序號	組成分類	詳細組成	數量	單位	備注
1	無人機	無人機	1	套
		機載系留電源	1	套
		飛行控制系統	1	套
		機載通信單元	1	套
2	系留供電系統	系留線纜	1	套	可選配光纖通信
		自動收放線裝置	1	套
		高壓電源	1	套
		發電機	1	套
3	掛載	照明燈	1	套
		喊話器	1	套

• 系統特點

天鷹M6-180六旋翼無人機系統，是一款具備通用掛載能力的六旋翼無人機平臺，可搭載不同任務載荷，平臺具備全自主飛行能力。該系統具有以下技術特點：

1)總體性能優異，飛機控制精度高；

2)可靠性高，采用成熟技術；

3)續航時間長，載重大；

4)適應能力強，支持多種任務載荷；

5)系統部署靈活，使用方便。

圖 天鷹M6-180六旋翼無人機

• 典型應用領域

通過搭載偵察吊艙、照明裝置、應急處置裝置，能夠廣泛應用于偵察監視、險情偵測、現場照明、抗震救災等領域。

2. 分系統設備技術指標及說明
   • 無人機

天鷹M6-180采用六旋翼布局，機身采用全封閉設計，可以有效杜絕雜物進入飛機內部，機臂采用折疊設計，方便運輸，全機采用碳纖維復合材料和航空鋁材料。飛行平臺外形如圖所:

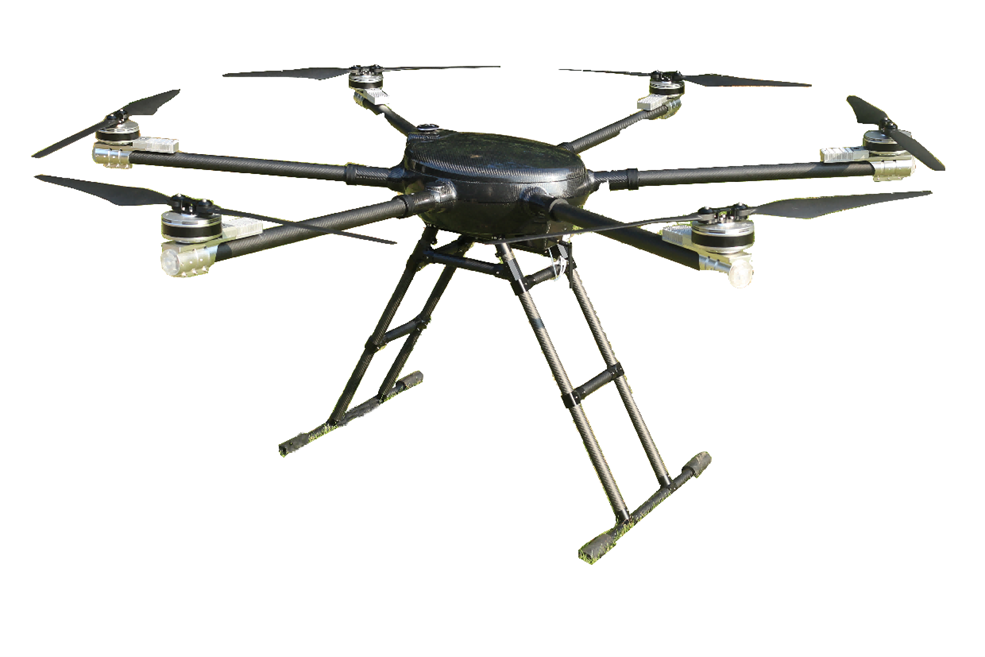

圖 天鷹M6-180六旋翼無人機飛行平臺

天鷹M6-180六旋翼無人機系統技術指標如表所示。



• 系留供電系統

2.2.1.功能概述

1.1 無人機系留收放供電系統主要由發電機（市電）、系留箱、機載電源組成。

1.2 系留箱內包含自動收放絞車、地面電源、系留線纜、交流輸入接口、空氣開關、工作狀態指示燈、液晶顯示屏等。

1.3 系留箱將發電機（市電）提供的單相220V（或三相380V）交流電轉換為高壓直流電DC400-1500V輸出到系留電纜，經機載電源降壓為適合無人機動力供電的直流穩壓輸出（例如12S為50V），為無人機提供長續航供電模式，能自適應跟隨無人機在中高空、大風速環境下升降，自動同步收放電纜。

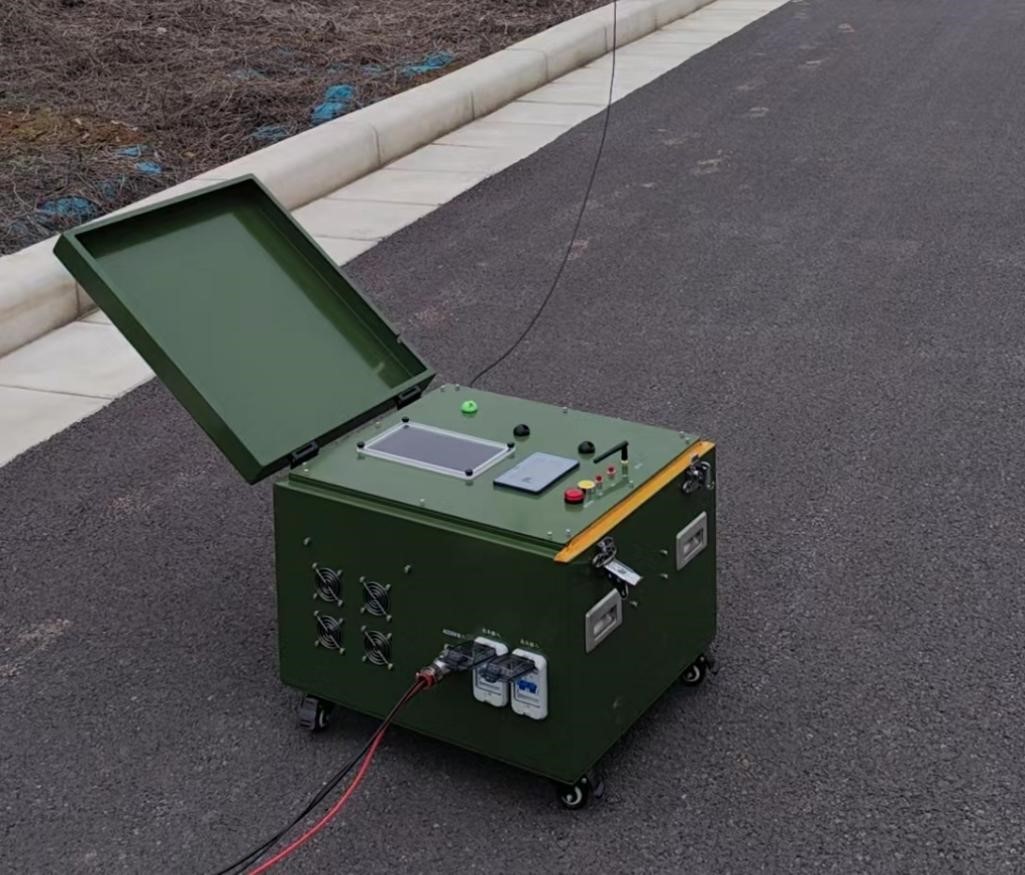

2.2.2.系留箱介紹

表 系留箱技術參數



性能指標	性能參數
系留箱輸入電壓	AC220V/AC380V±20%三相五線制
系留箱輸出功率	20KW
供電模式	發電機/市電雙模式供電
系留箱輸出電壓	200～1000vdc（可調）
線纜長度	200-300米可選
線纜抗拉力	1500N

絞車特性	1.功能： 1.1 被動放纜功能，且放纜過程中能使電纜保持一定張力，防止電纜過度堆積； 1.2 自動收纜功能，且收纜過程中能使電纜保持一定張力，防止電纜過度堆積，并幫助無人機安全降落。 1.3 排纜功能，電纜收放過程中能自動把電纜排得均勻整齊，并能根據電纜外徑進行調節； 1.4 電纜保護功能，能應對風速突變、絞盤卷筒的慣性對電纜造成的沖擊，防止電纜被拉斷； 1.5 手自動切換功能，能在自動模式切換到手動模式時，通過轉動卷筒可以實現人工手動收放電纜； 1.6 傳送信號功能，可配置光電滑環，能在電纜收放狀態下持續供電并提供光纖通信功能； 1.7 檢測功能，能夠檢測電纜的收放長度。 2.性能： 2.1 絞車最大收放速度：2.2m/s； 2.2 絞車工作張力（收放）：5-10N可調； 2.3 供電電源：AC220V（交流伺服電機）。
系留電纜特性	1.電性能 1.1 載流量：15A@25℃，線纜散開狀態； 1.2 工作電壓：DC400-1600V； 1.3 長度：300m±1m； 1.4 重量：約29g/m； 1.5 外徑：≤5.2mm； 1.6 直流電阻（20°）：≤11.5Ω/km； 1.7 耐壓：3000V(DC)60S不擊穿； 1.8 工作溫度：-45℃~80℃； 1.9 材料方式：凱夫拉編織； 1.10 彎曲半徑：50mm； 1.11 抗拉力：≥1500N； 1.12 絕緣電阻（MΩ·km）：≥500MΩ·km； 1.13 可選配連接器XT60、XT90、航插 2.光性能（選配） 2.1 單模1芯光纖； 2.2 材料朔管； 2.3 外徑Φ1.60±0.05； 2.4 ≤0.45dB/km（1310nm）；≤0.35dB/km（1550nm）； 2.5 可選配光纖連接器LC、FC、ST。
系留箱特性	1.控制面板 1.1 配備7寸觸摸顯示屏：亮度 ≤1000nit（可調）顯示箱體溫度，放線長度，地面電源電流電壓，中英文切換，輸出電流、輸出功率、系統溫度、實時飛行高度等系統運行狀態信息，強收按鈕等； 1.2 觀察窗：觀察箱內絞車工作狀況； 1.3 地面電源指示燈：指示燈亮表示飛機可以起飛； 1.4 手動強收按鈕：收回未計米的多余線纜； 1.5 扭力調節按鈕：手動調節實時扭力（0-10N）； 1.6 可選配FC連接器：用于光信號傳輸。 1.7 可以一鍵起飛/降落、高度調節、航向調節和高壓開啟等功能； 1.8 具備系統異常報警功能：可監控RTK信號、浮空平臺電壓、浮空平臺抖動、衛星定位、與浮空平臺斷開連接報警等功能； 1.9 系留平臺應具備自動收放線功能和自動排線功能，系留線纜需具備信號傳輸能力，可通過單模光纖與無人機進行信號傳輸； 2.0 地面電源系統支持顯示電源相關數值參數、線纜相關數值參數、飛行相關數值參數。系統可兼容內置備用電池，可支持電源異常狀態下與無人機的通訊保障； 2.1 地面電源系統應具備飛行控制功能，具備對飛行器進行一鍵起飛/降落、一鍵返航、高度調節控制，地面電源系統應具備緊急報警功能； 2.2 系留平臺具備安全保護功能，具有短路保護、輸入輸出過/欠壓保護、PFC母線過壓保護、過溫保護、缺相保護 2.側出線口 2.1 腰型出線口：減小出線扭力，更大角度飛行空間； 2.2 井子滾輪：線纜出線靈滑不卡纜，并有更大箱體散熱效果。 3.散熱與輸入 3.1 四只散熱風機：向箱體吹風，降低箱體溫度。正對面有箱體排風網狀窗口，形成通風通道； 3.2 防呆快插航空連接器：外部電源輸入（AC220V）； 3.3 空開1：控制箱體內收放絞車供電； 3.4 空開2：控制地面電源與飛機供電。
系留箱箱尺寸	約620*570*448mm（L*W*H不含腳輪）
系留箱工作溫度	-20~55°
系留箱箱重量	約52kg

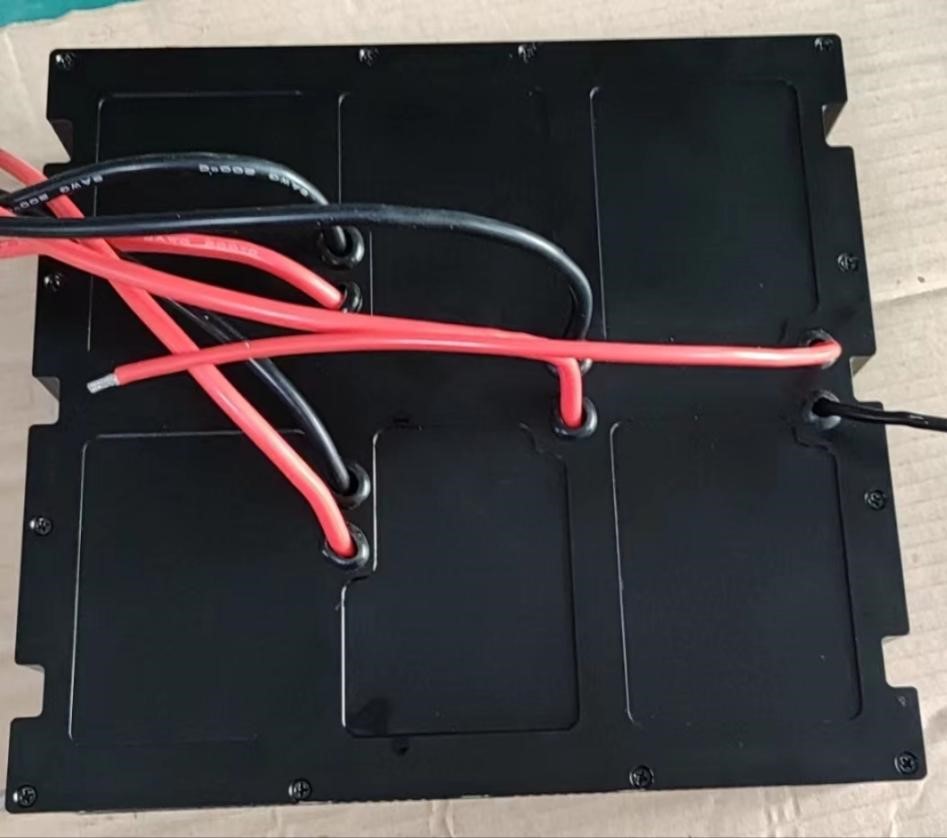

2.2.3.機載電源介紹

表 機載電源技術參數

性能指標	性能參數
機載電源電氣參數	輸入380~1000vdc，輸出50vdc±5%，額定功率12kw，峰值功率13.2kw
機載電源效率	典型效率高達94.5%
機載電源保護特性	具有輸入過欠壓，輸出過壓、過流、短路、過溫保護功能
機載電源外殼材質	鋁
機載電源散熱方式	強制風冷
海拔高度	3000-5000米不降額
機載電源工作溫度	-20~55°
機載電源重量	約5.7kg（不含線纜）

• 飛行控制系統

大力神B4四旋翼無人機搭載工業級V5+飛行控制系統，具備多旋翼的自主起降與規劃航線，支持超視距的自動飛行的能力；支持在線切換飛行模式（自動/手動）；能夠控制飛行器的姿態、高度、航向、位置等飛行狀態，實現穩定可靠的自動飛行。

大力神B4四旋翼無人機控制系統的外形如圖所示。

圖 外形圖

V5+飛行控制系統的性能參數如表所示：

表 技術指標

技術指標	參數
主處理器MainProcessor	STM32F765 (32 Bit Arm? Cortex?-M7, 216MHz,)
協處理器 Coprocessor	STM32F100(32 Bit Arm? Cortex?-M3, 24MHz,8K)
傳感器 Sensors
加速計 Accelerometer	ICM-20602 & ICM-20689 & BMI055
陀螺儀 Gyroscope	ICM-20602 & ICM-20689 & BMI055
電子羅盤 Magnetometer	IST8310
氣壓計 Barometer	MS5611
外部接口 External interface
UART	5	GPS / 數傳 / 調試等
I2C	4	羅盤 / 空速計 / 超聲波等
SPI	1	外接傳感器
CAN	2	GPS / 智能電池等
ADC	2	模擬信號檢測
PWM out	14	舵機 / 電調 等信號輸出
PWM in	6	編碼器 / 熱靴反饋等信號輸入
PPM in	1	遙控器信號
DSM/SBUS/RSSI	1	遙控器信號/信號強度輸入
電源 1 POWER MODEL 1	1	電源輸入&電壓電流AD檢測
電源 2 POWER MODEL 2	1	電源輸入&智能電池
安全開關 Safety switch	1	物理解鎖允許開關
蜂鳴器 Buzzer	1	聲音警告提示
USB-TYPE-C	1	USB供電調試
TF卡槽 TF slot	1	存儲日志信息
支持功能 Support function
固件 Hardware	PX4 / Ardupilot
機型 Model	多旋翼/固定翼/直升機/VTOL垂直起降/無人船/無人車
電源 Power	三路電源輸入冗余 Three-way power input red
尺寸和重量 Size&Weight
尺寸 Size	85.5×42 ×33 mm

• 通信系統

大力神B4四旋翼無人機系統標配MK32圖數遙一體鏈路，MK32圖數遙是一款點對點寬帶圖/數/控一體化數據傳輸產品。該產品采用高度集成，大大降低系統功耗，減小產品尺寸，滿足客戶視頻監控等業務產品需求，且該產品具有豐富的外接端口，滿足不同載荷任務數據格式，可以滿足不同業務需求。

圖 外形圖

表 技術指標

?



整體性能
最大通信距離 （無干擾、無遮擋）	15 KM
通道	物理通道：16個 通訊通道：16個
數傳支持飛控	開源飛控 PIX、APM等 或其他任何帶UART數傳輸出功能的飛控
圖傳支持地面站 （安卓）	QgroundControl SIYI FPV
圖傳支持地面站 （Windows）	QgroundControl
地面端
顯示設備		7英寸高清高亮LCD觸摸顯示屏
系統配置		Android 9.0 4G運行內存，64G存儲空間
尺寸（天線收起）		308 x 148 x 72 mm
重量		1440 g
電池容量及類型		10200 mAh 7.4V 2S 鋰離子電池
快充協議		PD 30W
充電時間		3.5 H（30W快充）
作業續航		10小時
功能接口		視頻輸出：標準HDMI 外接設備：USB-A 麥克風輸入：頂部音頻口 充電：Type-C 固件升級：Type-C 文件傳輸：Type-C / USB-A 移動網絡：SIM卡槽 外置存儲：TF卡槽 / USB-A 通訊接口：LAN網口 遙控信號輸出/輸入：底部音頻口
防水等級		IP4X
工作環境溫度		-10℃ ~ 50℃
天空端
信號輸出	16通道S.BUS 5通道PWM
功能接口	S.BUS：3-Pin 數傳（連接飛控）：UART (GH1.25 4-Pin) PWM通道1-5：6-Pin 視頻輸入：8-Pin 固件升級：Type-C
尺寸（不含天線）	70 x 55 x 16 mm (含風扇高度)
重量（不含天線）	74 g
天線增益	全向天線：5 dBi
工作電壓	11 ~ 16.8 V (可購買BEC擴展為14~58.8V)
工作環境溫度	-10℃ ~ 50℃

• 掛載

2.3.1.照明燈

圖 單只產品外觀圖

無人機照明燈，由4支組成光源采用高光效燈珠芯片。驅動自帶溫度保護功能，過熱可降功率運行或關閉。

低氣壓高海拔環境地工作能力：整套燈組可在氣壓達到54kPa (對應高度 5000m)， 溫度-20℃±2℃情況下可正常工作

表 技術參數

產品名稱	照明燈
功率	240W
電壓	300Vdc
色溫	6000K
光通量	12000lm
照明范圍	最佳照明面積5000 ㎡ ，有效照明范圍18000㎡；距離地面10米處中心照度值400lx，距離地面50米處中心照度值15lx，距離地面100米處中心照度值4lx
單只重量	170g
防護等級	IP54
環境溫度	-20℃-50℃
產品尺寸	150*45*22mm
連續工作時間	≥24h

2.3.1.喊話器

遠程喊話系統，聲音嘹亮清晰，通過遙控器鏈路在遙控器上安裝APP和收音麥后，即可通過遙控器隨時進行廣播喊話。無需額外對講機，安裝方便，即插即用，無人機飛到哪里，喊話喊到哪里。

圖 產品外觀圖

1)直接走遙控器鏈路，無人機能飛到就能喊道均可實時喊話；

2)實時TTS文字轉語音錄音多種廣播方式，適應各類場景；

3)針對高空環境進行大幅優化，清晰度及傳播距離大幅提升。

4）支持雙輸出，可掛載兩個喊話模塊

5）可用頻率范圍UHF：400-470MHz，且支持多個地面端同時通訊喊話；

6)模塊信道數：16個，且支持10個加密通道通訊；

7)支持由地面站軟件發送控制指令；

8)模塊支持快速拆裝

表 技術參數

產品名稱	喊話器
重量	600g
功率	30W
控制距離	3km
俯仰角度可調節范圍	0-30°
廣播距離	500m
最大聲壓	130db
喊話方式	實時喊話、內存播放、錄音上傳、音頻文件播放、一鍵警報、男女聲切換



• 地面站軟件

翼飛地面站軟件將系統分為3個子系統：用戶操作子系統、數據通信子系統、數據管理子系統。

用戶操作子系統主要是實現軟件界面上各個功能模塊，由通用設置模塊、任務規劃模塊、飛行監控模塊、載荷操控模塊組成。

通用設置模塊包括語言設置、單位設置、地圖設置、數據鏈設置、日志回放等基本功能模塊;

任務規劃模塊是根據飛行任務需求，在地面站通過添加航點，構成完整航線并發送至飛機;

飛行監控模塊包含飛行狀態、配電狀態的監控，飛行模式控制負責在數據解析后，將相關數據顯示在虛擬儀表或者以數字形式顯示;

載荷操控模塊包含對任務設備的監控和操作。

無人機和地面站之間的數據傳輸主要包括通信連接、數據打包和數據解析3大功能，由數據通信子系統完成。該子系統對所配置的地空通信鏈路進行連接，按照EFLink地空通信協議，對上行數據幀進行打包，對下行數據幀進行解析，實現實時、可靠的地空數據通信。

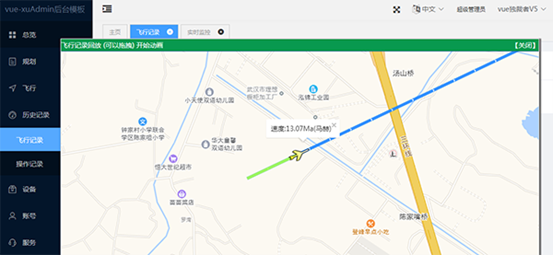

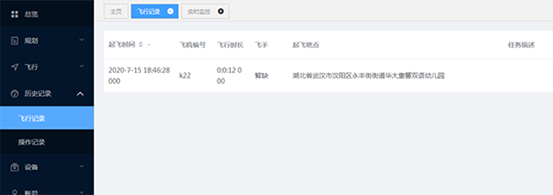

數據管理子系統對整個地面站的數據進行存儲和分析，具體內容包括存儲預先規劃的航點、航跡及地理圍欄。在預先規劃的飛行任務執行后，按日志格式將飛行數據進行自動存儲，通過回放功能可以重現整個飛行過程。

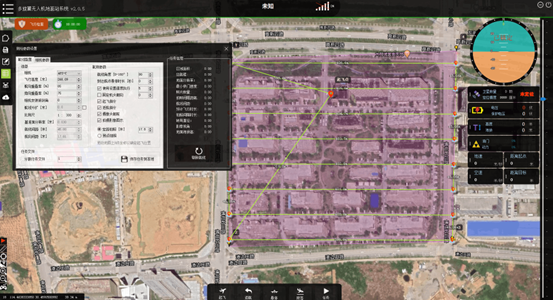

用戶操作子系統在界面上主要提供4個界面:

• 通用設置界面，用戶在此進行基礎設置;
• 任務規劃界面，編輯相關航點，構成完整的任務航線;

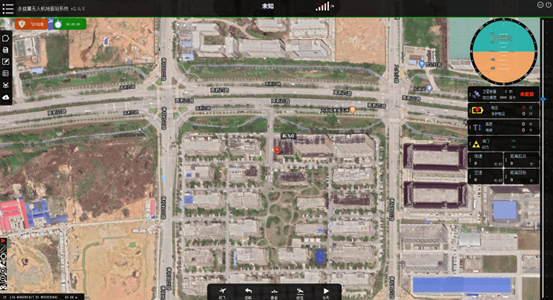

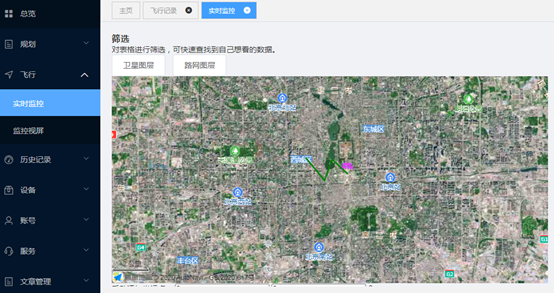

• 飛行監控界面，顯示飛行狀態，如飛行姿態儀表、地圖上的航點和航跡顯示，以及配電設備的工作狀態;
• 載荷操控界面，實時操控任務設備。

數據管理子系統主要負責數據存儲和分析，接收到的飛行狀態數據、航點航線數據、地理圍欄數據等將由地面站軟件進行存儲，并利用數據分析子模塊進行相應數據分析。

• 運輸箱

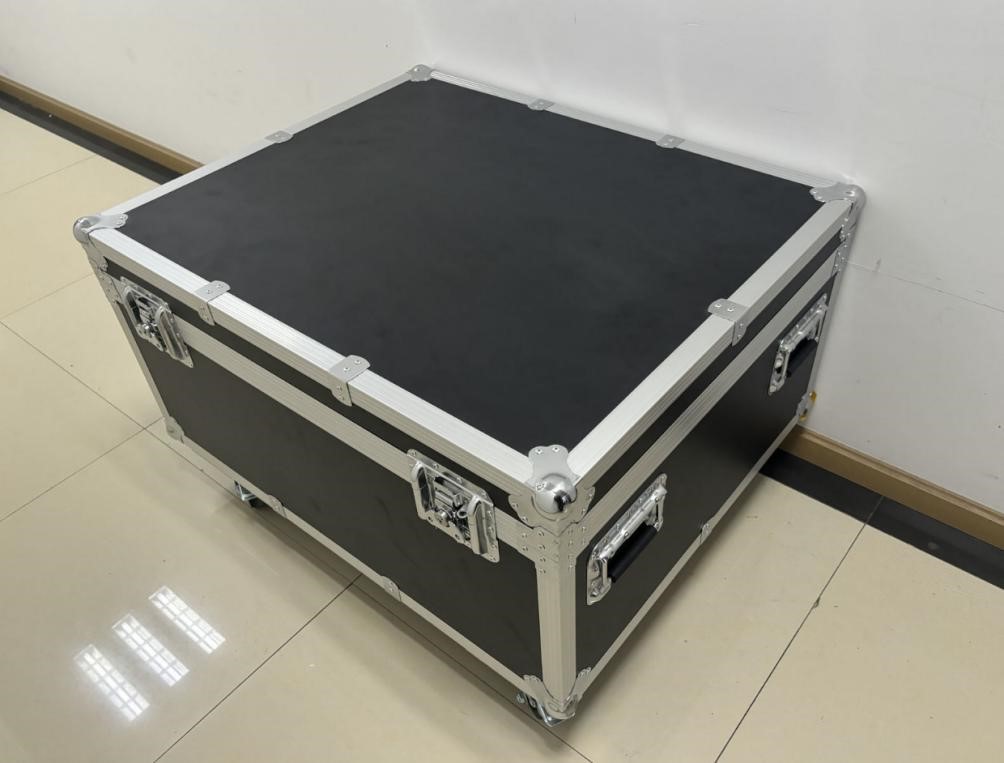

無人機運輸箱能安全存放一架機體及部分配套設備，飛機運輸箱能保證旋翼機在1-4級公路運輸和航空托運的安全。飛機運輸箱箱體采用木質外殼加鋁合金包邊，內部采用泡沫隔框。

圖 外形圖（示例、以交貨為準）

• 發電機

V型雙缸發動機，強制風冷，排放低，性能穩定全銅電機配備AVR自動調壓，功率強勁，勵磁可靠，維護方便加粗型框架設計，牢固經久耐用，標配腳輪，移動更加便捷機組過載斷路器保護，機油過少保護特制消聲器，降噪效果更好

具備電壓、燃油量、機油告警顯示，配備蓄電池、車輪、過濾保護，滿足機身和機

載設備全負荷運轉

啟動方式	電啟動
相數	三相/單相
額定電壓	380/220V
額定功率	20kw
連續工作時間	6h
勵磁方式	AVR 電壓自動調節
絕緣等級	F 級
點火方式	電磁點火





2.9.圖形工作站

CPU（i5-14600K）	CPU：14核20線程
內存	16G*2
硬盤	1T 固態
顯卡（RTX4060）	顯存容量8GB，128bit 的顯存位寬



3. 保障和服務
   • 維修保障

（1）現場保障

在飛行現場進行的技術保障工作是指地面設備自檢、無人機起飛前狀態檢查和回收后無人機機體結構的現場簡單維護，包括備附件更換、易損傷件更換，以

及其它簡單維修。

（2）基地保障

建議每半年進行一次無人機全系統狀態檢查和維護，檢查完好后再裝入包裝箱保存。基地維修由專業維修人員完成。

• 售后服務

（1）保修期一年，質保期內在得到故障報告后，在24h內對故障進行響應，并給出應急方案，如需要在48h內免費為客戶提供上門技術服務；質保期內，免費為客戶維修、更換非人為操作故障造成的受損零部件，在保修期外提供有償維修服務；

（2）保證穩定供應專用設備及備附件；

（3）根據用戶要求和改進建議進行一定程度的系統優化，服務期向甲方免費提供軟件升級服務，包括：自動駕駛儀軟件升級、地面控制站軟件升級；涉及系統硬件方面的升級，和甲方溝通開展硬件升級工作。

• 培訓和資料

供貨方負責制定詳細的培訓計劃，培訓分為理論培訓、實際操作培訓。理論培訓一般在產品發貨前，在供貨方所在地進行；實際操作培訓一般在貨物到達買方后，在使用方所在地進行。

隨產品提供資料清單包括：產品技術規格書、使用維護說明書、產品質量證明書、裝箱清單和備品/附件清單等文件。
